中文名

硬度计

外文名

Hardness tester

用    途

材料硬度测试

应    用

金属硬度检测

起源时期

18世纪20年代

硬度试验是机械性能试验中*简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。

1. 布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2（N/mm2）。

2. 洛氏硬度（HR）当HB＞450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的情况HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

3. 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值（HV）。

4. 努氏硬度(HK)适用于高硬度材料的硬度测试（一般HV1000硬度以上的硬度测量）。

5. 还有肖氏硬度计

6. 韦氏硬度计（HW）适用于铝合金类产品的韦氏硬度值测量。

7. 石膏硬度计适用于建筑石膏硬度测量，将钢球置于试件上，测量在固定荷载作用下球痕的深度，经计算得出试件的石膏硬度。以上硬度只是常用的几种，另外还有肖氏（HS）硬度、邵氏（HS）硬度、巴氏硬度、摩氏硬度等。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。




硬度计分类

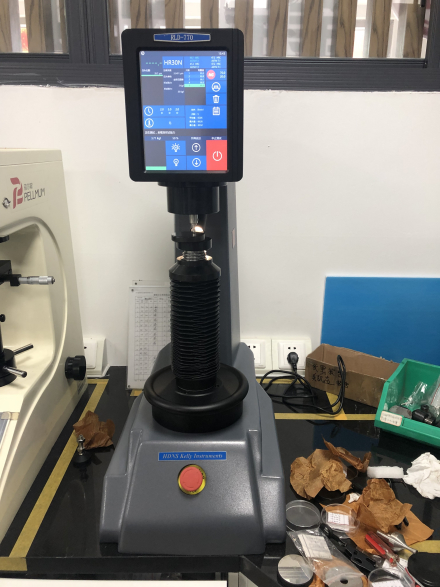

洛氏硬度计(1张)

数显洛氏硬度计是机电一体化的硬度测试仪器。数显洛氏硬度计外观新颖，大屏幕显示，菜单式结构，采用微机控制，硬度值以数字直接显示.硬度测试结果可以直接打印输出，升降螺杆与旋轮间自动反馈锁合，外接RS232超级终端设置，可外接打印机，具有良好的可靠性，可操作性和直观性；除试台升降外，完全实现了自动化，*了操作和读数误差。

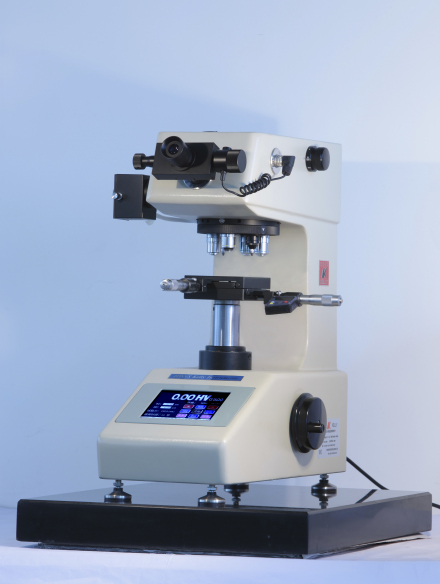

维氏和努氏硬度测试仪器(1张)

显微硬度计是采用精密机械技术和光电技术的新型显微维氏和努氏硬度测试仪器.它具有良好的可靠性，可操作性和直观性.显微硬度计外观新颖，采用微机控制，通过软件可选择维氏和努氏硬度的测量、能调节测量光源的强弱，并能预置试验力保持时间，采用LCD显示屏，通过操作控制键可选择硬度标尺HV或HK、试验力、保荷时间、光源亮度可以无级调节.用测微目镜测得对角线长度D1和D2值，按键输入后即可在LCD上显示硬度值，操作简便.通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，简便了查表的繁琐.显微硬度计采用独特的压痕测量转换和测微目镜一次测量读数机构.使用方便，测量精度高.显微硬度计还可根据用户特殊要求配制摄影装置，能对所测压痕和材料金相组织进行拍摄.广泛应用于测定微小、薄形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬的材料的努氏硬度，是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器。
