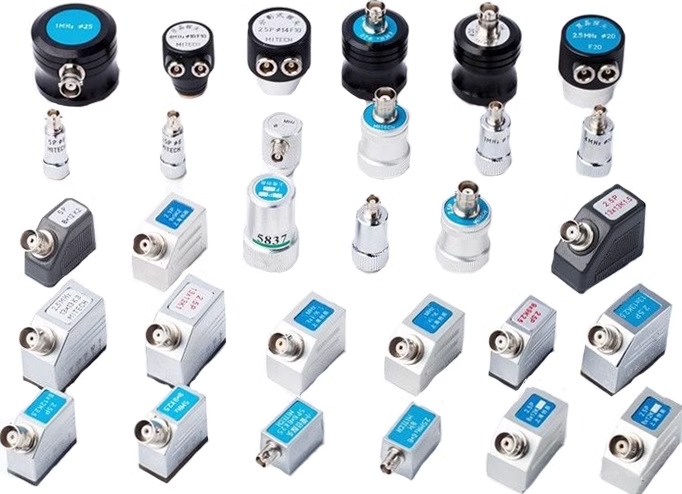

超声波探头主要分为：直探头，斜探头，带曲率探头，表面波探头，水浸探头，双晶探头，等。
超声波斜探头：主要用于横波探伤用来检测焊缝气孔、裂纹、浃渣等缺陷。
超声波斜探头主要由斜块、压电晶片、吸声材料、外壳、插座等组成。超声波的发射/接收由压电晶片完成；斜块的作用是实现波型的转换，当入射角（α）在*临界角和第二临界角之间时，根据超声波在不同声阻抗界面的折射定律，工件中只有横波的存在；吸声材料用来吸收晶片背面、斜块四周发散的噪声；外壳起到支撑、保护、电磁屏蔽等作用；插座为电信号接口，通过探头线连接到仪器。斜探头折射角的大小通过K 值来标明。在探头的型号上标明检测钢工件时的K 值，K=tg（Θ），即折射角度的正切值。常用的K 值有0.8、1.0、1.5、2.0、2.5、3.0 等几种。采用K 值标称探头，缺陷的定位计算比较方便。斜探头的声束与探头表面倾斜，因此可用于检测直声束无法到达的部位、或者缺陷的方向与检测面之间存在夹角的区域。
我们可以根据客户具体要求制作不同规格超声波探头。

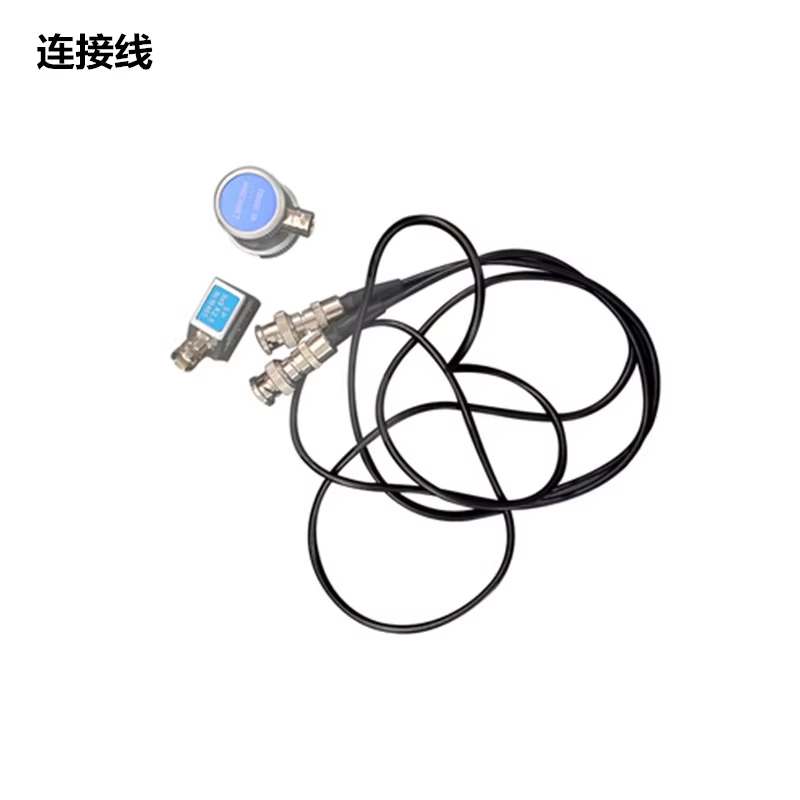

探头:是按照用户对被检材料的特殊要求设计加工的探头包括各种各样的连接线。

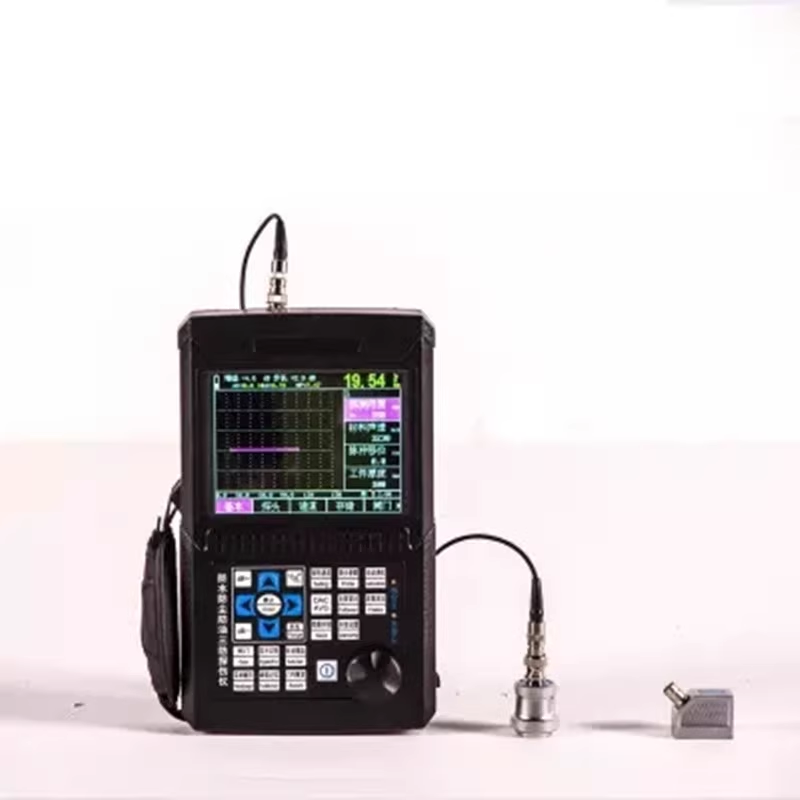

超声波探伤仪探头标准配置规格：

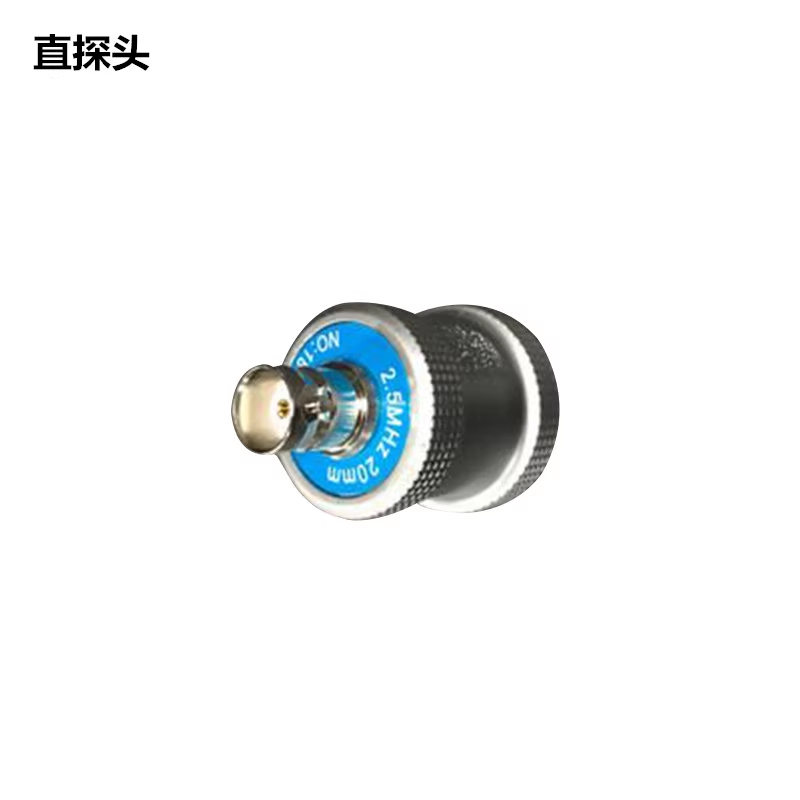

纵波直探头规格如下：
探头类型 | 频率（MHz） | 晶片尺寸 |
低频直探头 | 0.2—0.5P | Φ6 Φ8 Φ10 Φ14 Φ20 Φ24 Φ30 |
直探头 | 1—5P | Φ6 Φ8 Φ10 Φ14 Φ20 Φ24 Φ30 |
高频直探头 | 6—10P | Φ4 Φ6 Φ8 Φ10 |
备注：也可以提供各种规格软保护膜探头 | ||
超声波斜探头规格如下：
探头类型 | 频率（MHz） | 晶片尺寸 |
斜探头 | 2.5P | 9×9 K0.8 K1 K1.2 K1.5 K2 K2.5 |
斜探头 | 5P | 13×13 K0.8K1 K1.2 K1.5 K2 K2.5 K3 |
斜探头 | 2.5P | Φ14 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
斜探头 | 5P | Φ20 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
备注：可提供各种K字型探头 折射角:38°—90°（K3—K70） | ||
双晶直探头规格如下：
规格品种 | 频率范围（MHz） | 晶片尺寸（mm） | 焦距 （mm） | 角度 |
双晶直探头 | 2.5—5 | 10×12×2、Φ14×2、Φ20×2 | F5、F10、F15、F20、F30 | |
双晶斜探头 | 2.5、5 | 10×12×2、10×10×2 | F10、F20、F30 | K1、K2、K3
|
